Этот материл я решил разделить на две части. Первая часть будет посвящена теории ствольных тюнеров и эффекту которые они оказывают на ствол. Во второй части я собираюсь провести тест тюнера с ДТК от компании CNC Guns Customs и посмотреть на мишени действительно ли тюнер работает.
Barrel Tunner – начало

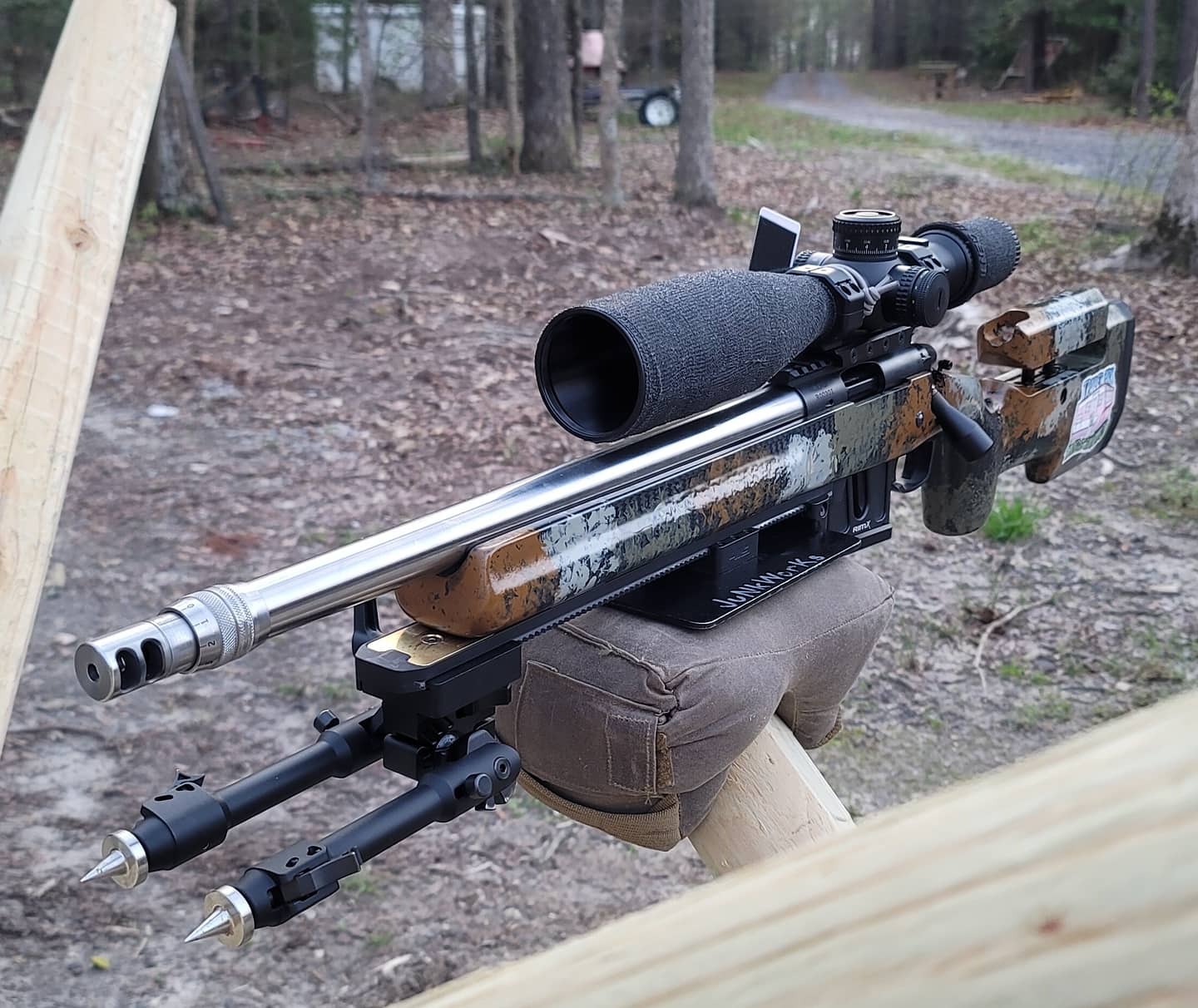

Стоит выстрелить из винтовки — и ствол превращается в камертон. Пуля ещё не покинула канал, а он уже вибрирует: изгибается, «хлещет» вверх-вниз и вбок, возвращается в исходное положение и снова изгибается. Всё это длится считаные миллисекунды и невидимо глазу, но именно этот процесс определяет, куда попадёт пуля на дистанции в сотни метров. Тюнер ствола — это небольшой регулируемый груз на дульном срезе — создан, чтобы этим процессом управлять. Разберёмся, откуда он взялся, зачем нужен и что на самом деле происходит с вибрациями ствола.
Немного физики: почему ствол вибрирует

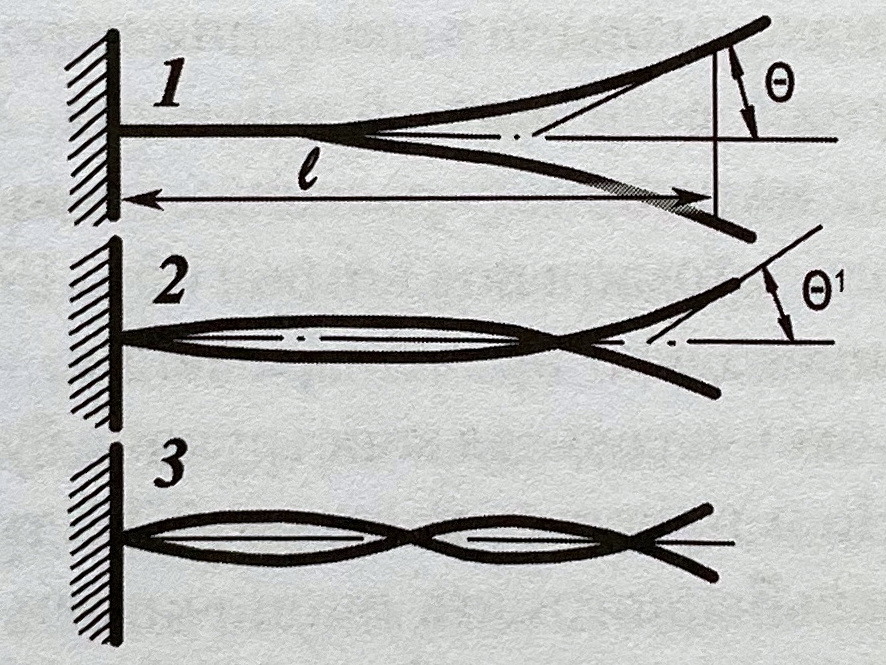

Ствол винтовки — это, по сути, консольная балка: жёстко закреплённая у ствольной коробки и свободная у дула. Выстрел запускает сразу несколько возмущений: давление пороховых газов расширяет канал, ствол ощущает отдачу и крутящий момент от нарезов, пуля, двигаясь по каналу, сама создаёт нагрузку, а сам момент выстрела — это резкий импульс. В результате ствол начинает колебаться на собственных частотах. Главную роль играет первая (основная) мода — классический изгиб «вверх-вниз», при котором дульный срез описывает небольшую дугу.

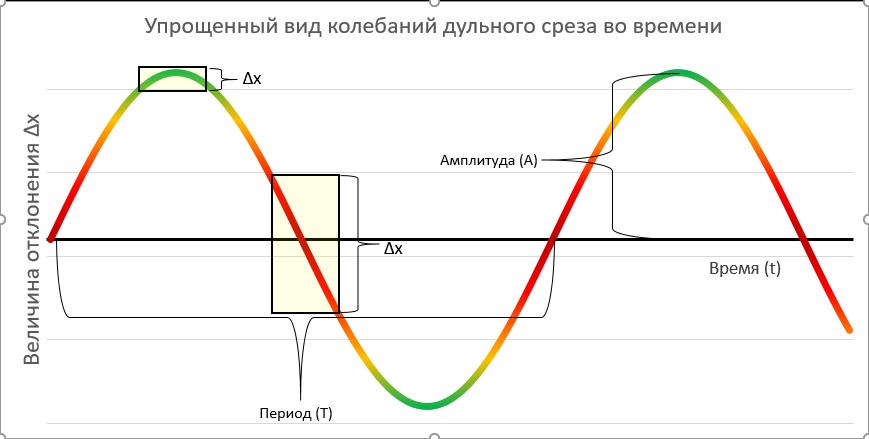

Время, которое пуля проводит в канале, — порядка одной-двух миллисекунд, то есть сопоставимо с периодом колебаний ствола. Поэтому важно не столько то, насколько ствол колеблется, сколько в какой фазе колебательного цикла он находится в момент вылета пули. Если дульный срез в этот момент движется вверх, пуля получит чуть иной угол вылета, чем если бы он двигался вниз или находился в крайней точке. На дистанции даже ничтожная разница в угле превращается в заметный разброс по вертикали.
Отсюда простая идея: если нельзя полностью остановить колебания, можно попытаться сделать так, чтобы пули каждый раз покидали ствол в одной и той же, наиболее «спокойной» фазе.
Предыстория: как к этому пришли
Интерес к вибрациям ствола возник задолго до появления тюнеров. Стрелки-спортсмены и оружейники давно заметили, что точность зависит от профиля ствола, его жёсткости, ложи и способа закрепления. В бенчрест-стрельбе, где бьются за доли миллиметра, ствол старались сделать как можно жёстче и тяжелее, а ложу подгоняли вручную.
Параллельно развивалась и теория. Наиболее известная работа — книга инженера Гарольда Воэна Rifle Accuracy Facts, вышедшая в 1998 году. Воэн, много лет проработавший в аэрокосмической отрасли, подробно описал, как вибрации ствола влияют на разброс, и подкрепил выкладки измерениями на инструментированных стволах. Его труд до сих пор цитируют и сторонники, и скептики тюнеров. Если честно я не читал эту книгу и даже не видел ее на просторах интернета, но как мне кажется это было бы полезно почитать этот труд.
Рождение тюнера: система BOSS

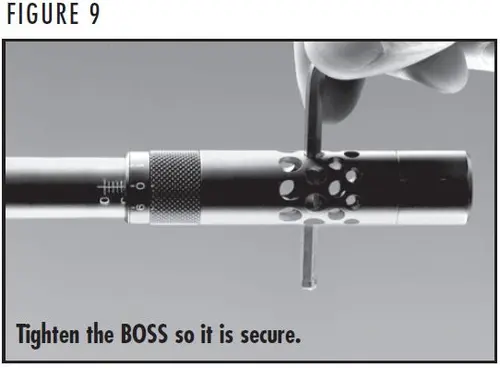

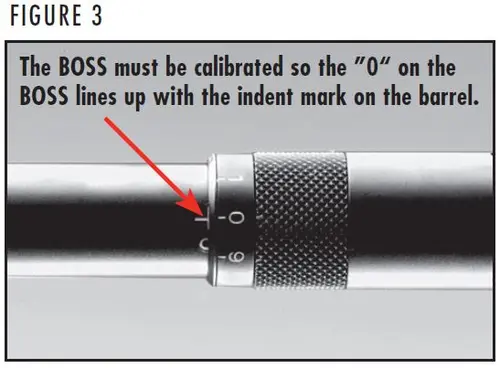

Первым массовым коммерческим решением стала система BOSS (Ballistic Optimizing Shooting System — «система баллистической оптимизации стрельбы»). Она появилась в середине 1990-х годов (в патентной литературе называется 1995 год) на охотничьих винтовках Browning, а затем и Winchester. Конструктивно BOSS представлял собой дульное устройство с подвижной вращающейся гильзой: перемещая её вдоль оси ствола, стрелок менял положение дополнительного груза и тем самым «настраивал» поведение ствола под конкретный патрон. Многие версии BOSS сочетали тюнер и дульный тормоз, а в комплекте шли рекомендации по стартовым положениям для распространённых заводских боеприпасов.
BOSS доказал главное: небольшая подстраиваемая масса на дульном срезе может заметно влиять на кучность даже у серийной винтовки. Правда, массового распространения система не получила — отчасти из-за шума и повышенного ударного воздействия на стрелка от тормоза, отчасти из-за привязки к конкретным моделям оружия, и со временем ушла в тень.
Второе рождение: бенчрест и F-класс

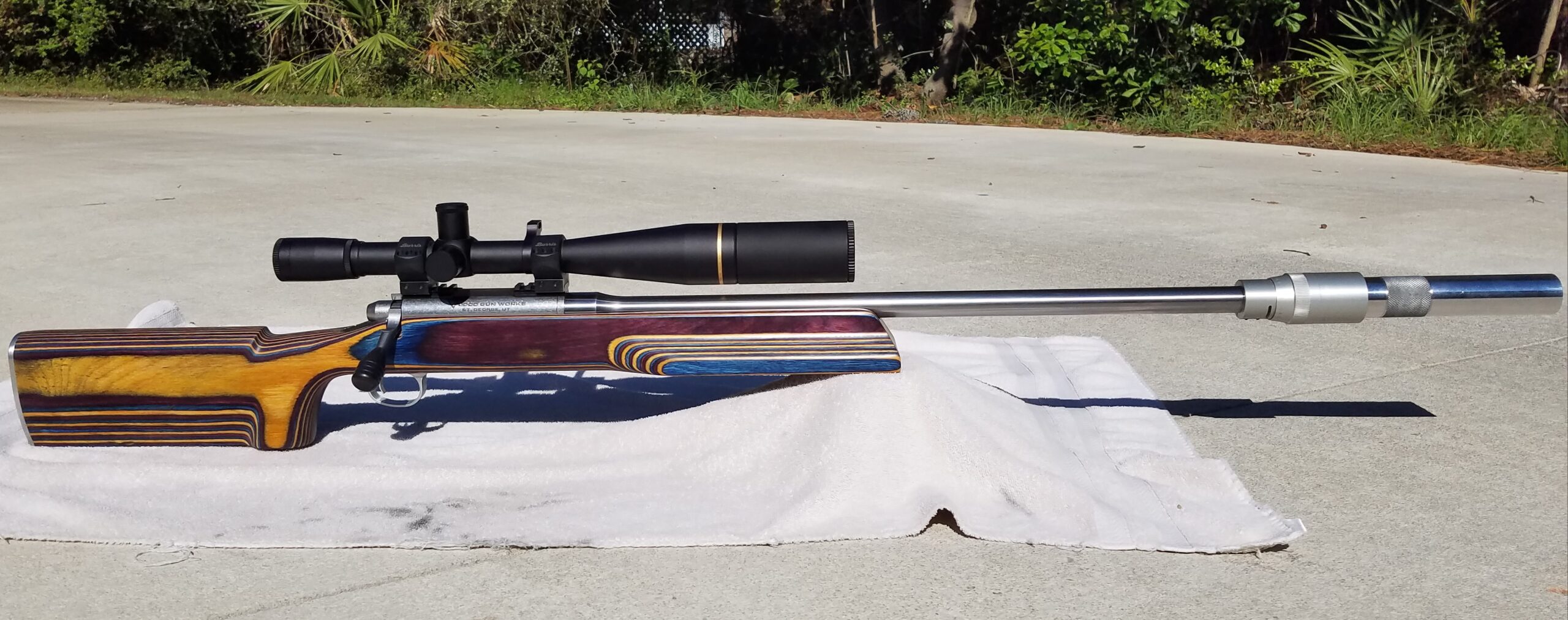

Идея вернулась в спортивной стрельбе. Бенчрестеры и стрелки F-класса, стреляющие на фиксированных дистанциях (в том числе до 1000 ярдов), быстро оценили возможность подстраивать винтовку непосредственно на линии огня — под погоду, партию пороха, температуру. Появились лёгкие и точные тюнеры, навинчиваемые на резьбу дульного среза, от разных мастерских и производителей. Тюнер стал привычной деталью бенчрест-винтовок, а затем перекочевал и в тактическую и охотничью стрельбу, где его можно увидеть, в том числе, в сочетании с дульными тормозами и глушителями.
Как работает тюнер: два механизма
На практике тюнер воздействует на ствол двумя способами, и важно не путать их между собой.

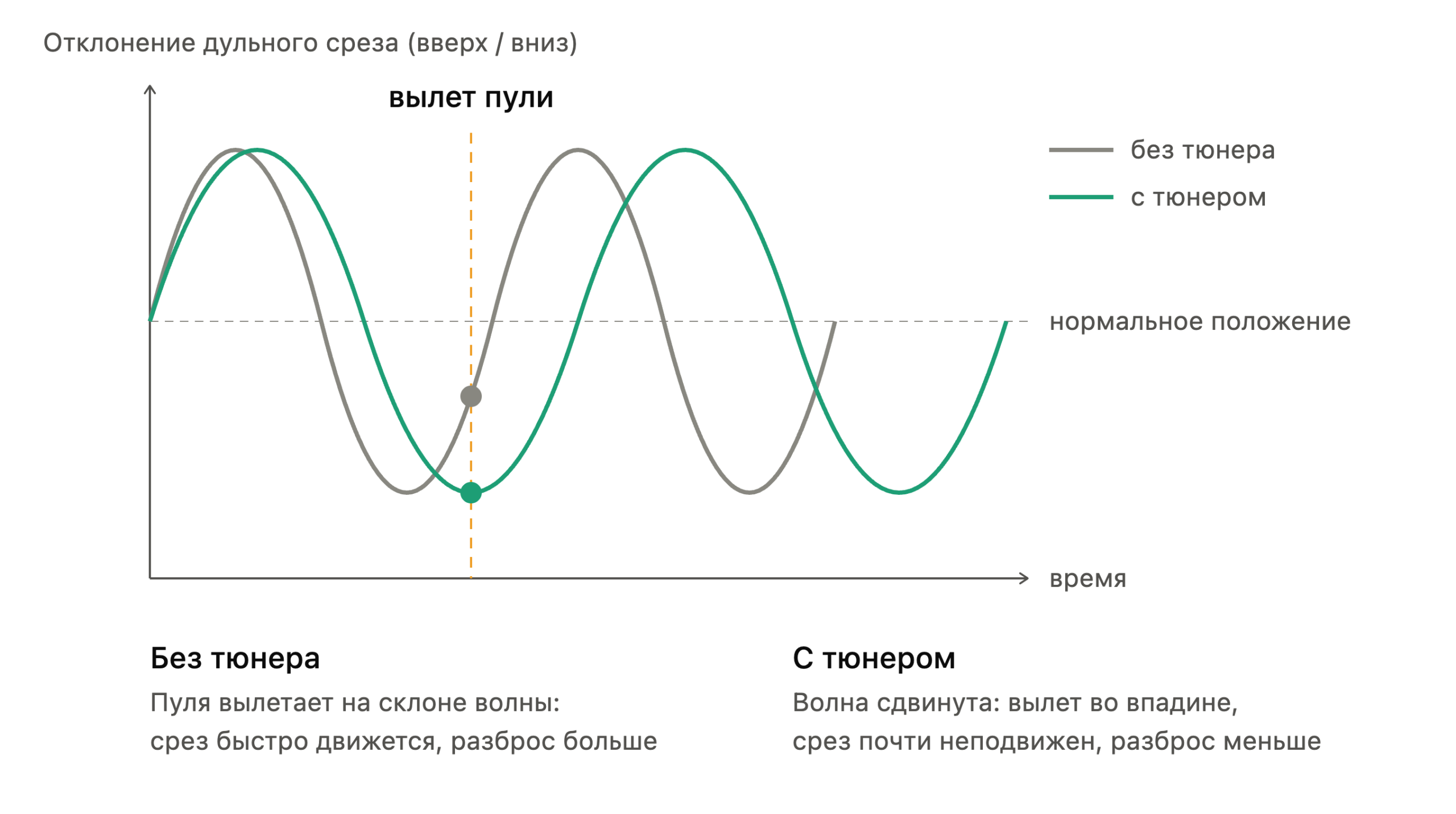

- Изменение частоты и фазы колебаний. Собственная частота консольной балки зависит от её жёсткости, длины и массы, особенно массы на свободном конце. Добавляя или перемещая груз у дула, мы понижаем собственную частоту колебаний и меняем форму изгиба — в частности, то, как именно дульный срез движется в момент вылета пули. Меняется, таким образом, момент вылета пули относительно цикла колебаний. ВАЖНО! Тюнер не «гасит» вибрацию, а сдвигает её так, чтобы в момент вылета пули срез находился в наименее чувствительной точке — например, вблизи верхнего или нижнего экстремума, где его вертикальная скорость близка к нулю.
- Позитивная компенсация. Этот принцип лежит в основе подбора и снаряжения боеприпасов для дальней стрельбы. Пули с чуть большей скоростью покидают ствол раньше, а с чуть меньшей — позже. Если дульный срез в момент вылета движется вверх, то более быстрая пуля, вылетающая раньше, получит меньший угол возвышения, а медленная — больший. При этом быстрая пуля скорее долетает до мишени и успевает меньше упасть под действием силы тяжести, а медленная падает сильнее. В идеальной настройке эти два эффекта взаимно компенсируются: разброс по скорости перестаёт превращаться в разброс по высоте. Тюнер позволяет смещать этот баланс, не меняя заряд и не перебирая десятки вариантов навески.
Зачем всё это нужно
Тюнер решает три практических задачи. Во-первых, он ускоряет подбор навески: вместо серии десятков партий патронов с разной навеской можно отрегулировать положение груза. Во-вторых, он позволяет подстраиваться под изменение условий — температура, партия пороха и износ ствола постепенно смещают оптимум, и тюнером его можно вернуть. В-третьих, тюнер даёт ощутимую выгоду на облегчённых стволах, у которых колебания выражены сильнее и «окно» хорошей кучности уже.
Споры и ограничения
Несмотря на популярность, тюнеры остаются предметом острых дискуссий, и честный разговор о них должен включать критику.
- Эффект зависит от всей системы. Влияние тюнера определяется не только им самим, но и профилем ствола, ложей, закладкой, патроном и даже температурой. Настройка, найденная для одной винтовки, редко переносится на другую.
- Плацебо и методика. Сторонники и скептики расходятся в оценке: результаты тестов часто получены на малых выборках групп, а для статистически значимых выводов нужно сотни выстрелов. Нередко «улучшение» вызвано тем, что стрелок заодно аккуратнее заряжает и стреляет.
- Термический рост. По мере нагрева ствол удлиняется, и положение оптимума смещается; это одна из причин, по которой настройку проверяют в реальных условиях стрельбы.
- Побочные эффекты. Глушители и дульные тормоза сами меняют массу и динамику дульного среза, поэтому тюнер на таких винтовках надо настраивать уже вместе с ними.
- Не замена качества. Тюнер не исправит плохой ствол, неточную навеску или нестабильные боеприпасы. Это инструмент финальной доводки, а не волшебная палочка. Но вот тут как раз есть разные мнения. Я читал стрелков на Redit, которые как раз спорили о возможности использовать валовые патроны с большей точностью. Другие стрелки как отстаивали позицию тонкой настройки «самокрута».

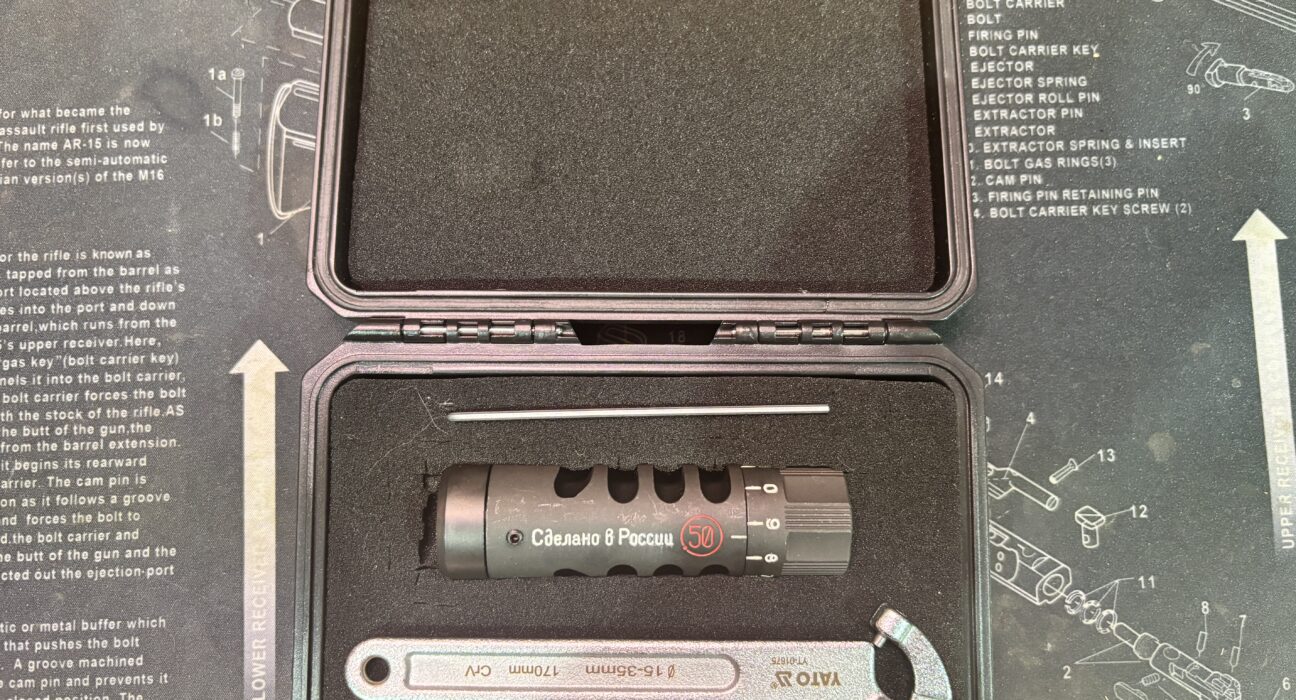

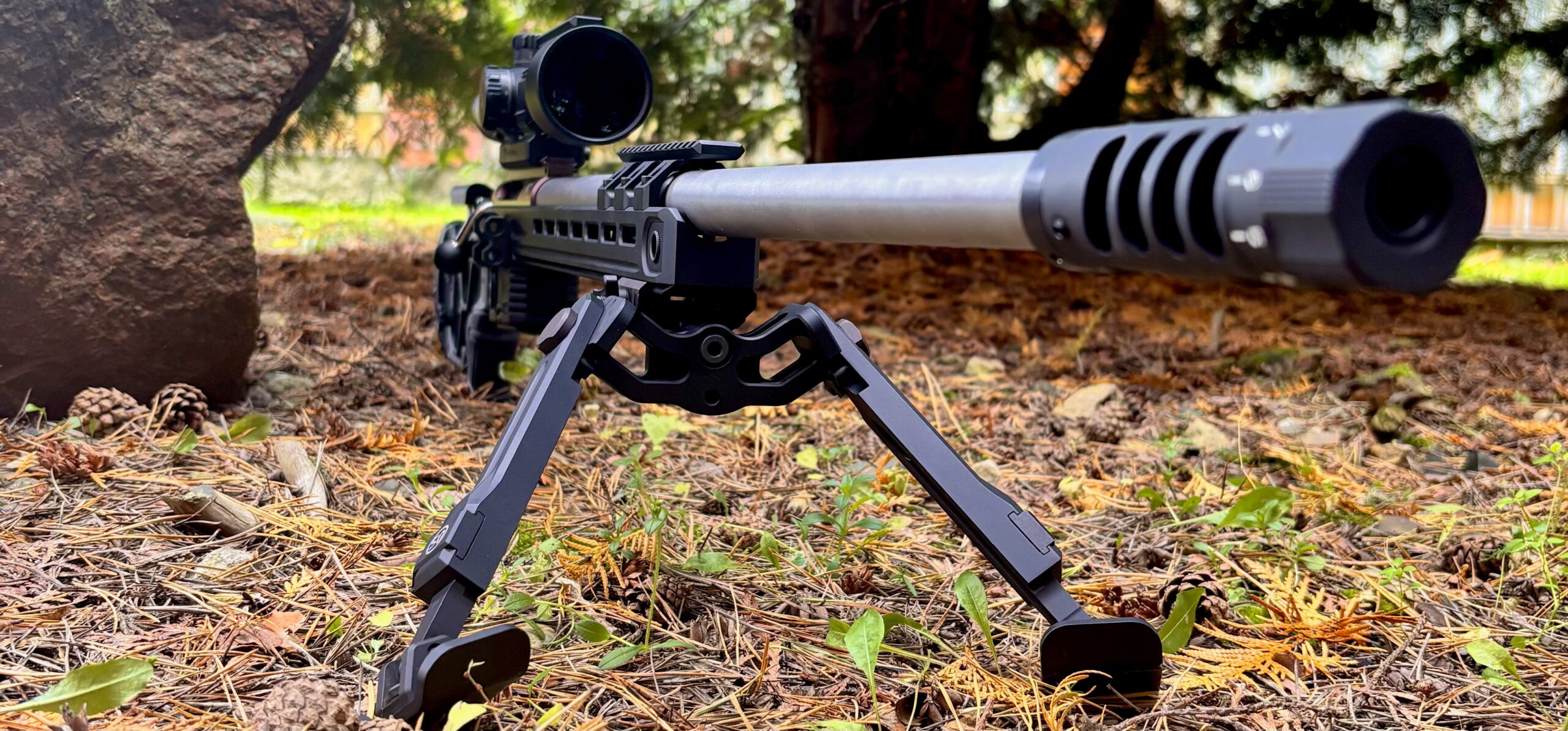

Тюнер с ДТК от CNC GC

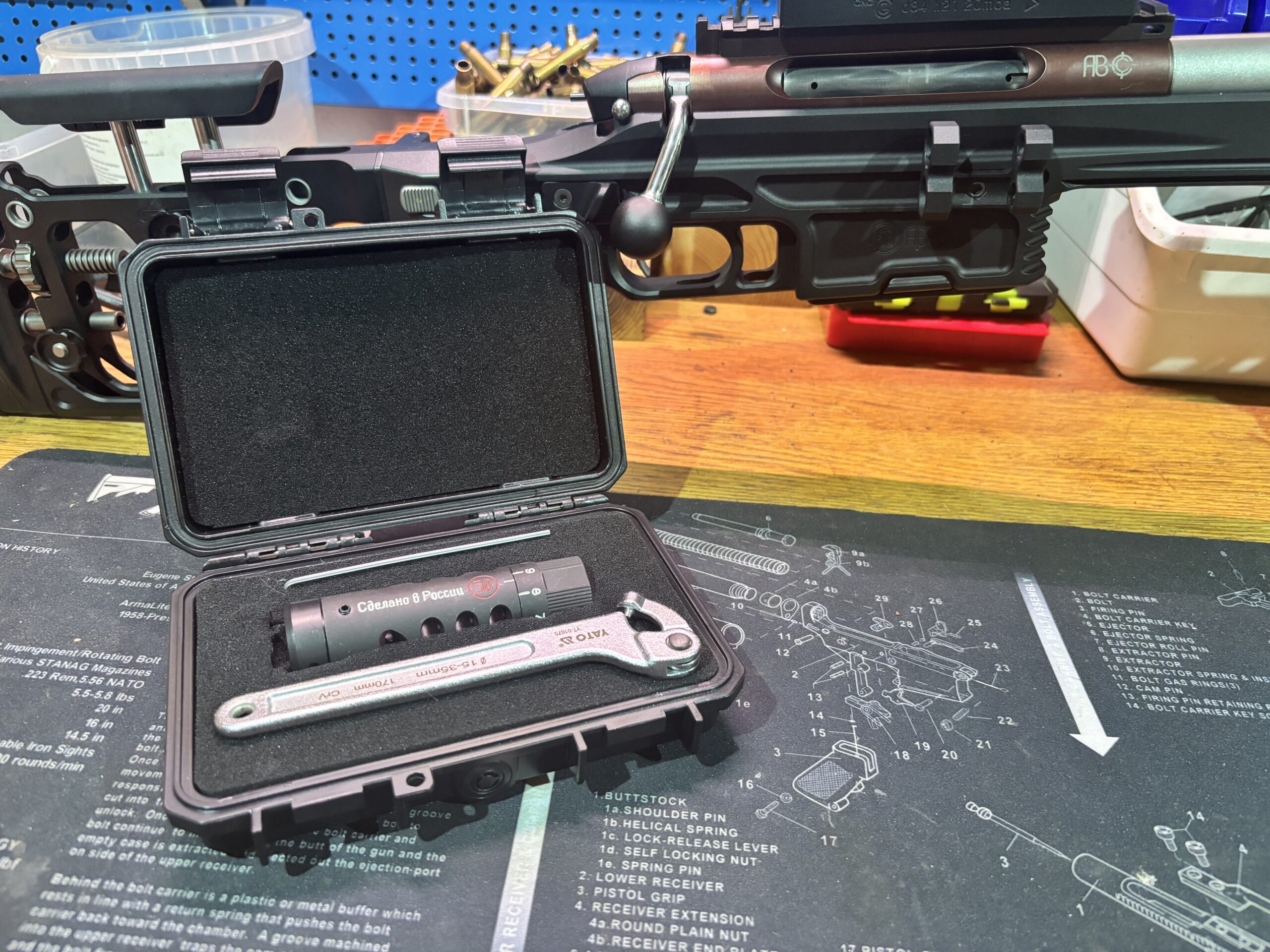

Я переодически вижу тюнеры на соревнованиях по высокоточной стрельбе, а это значит, что их появиться больше в ближайшие годы. Тем более, что тюнер с ДТК для своей винтовки уже не нужно везти из-за границы. Российская компания CNC GC начала производить тюнеры у нас в Подмосковье.

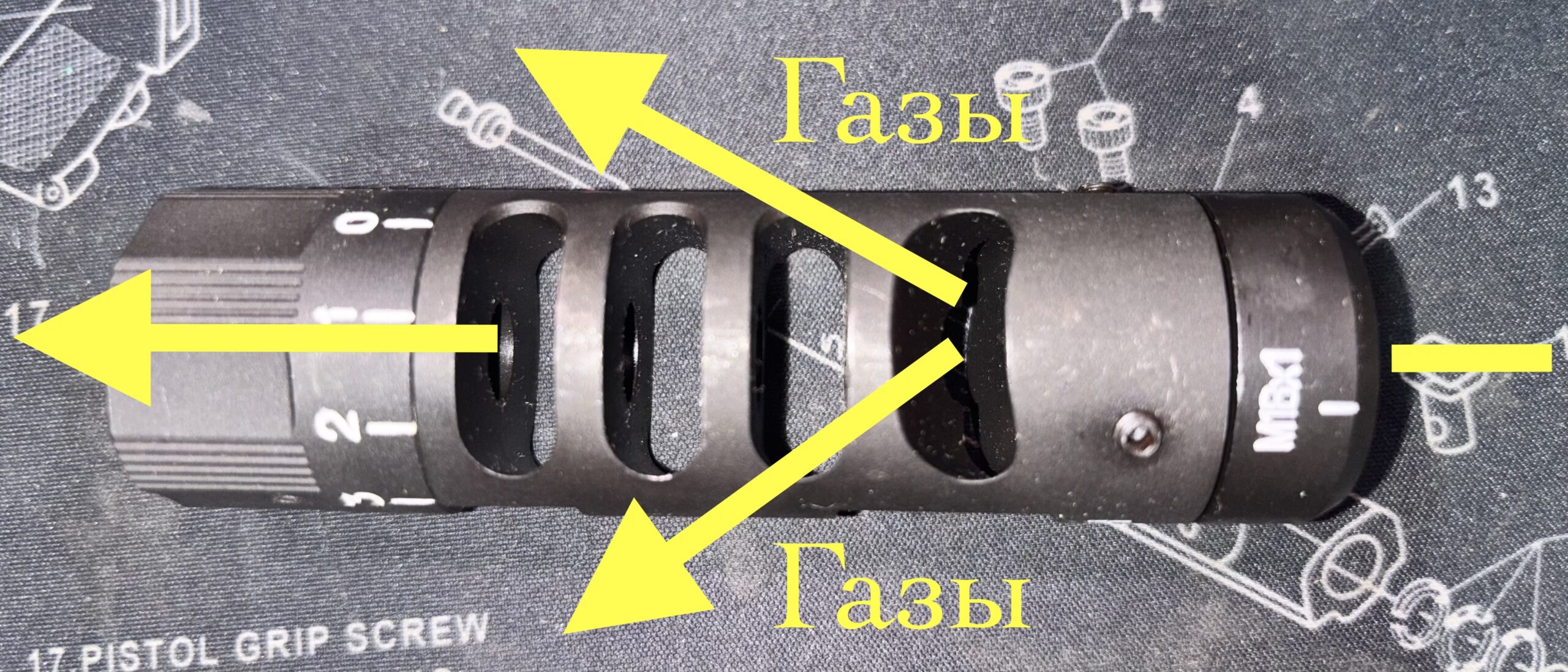

Примечательно, что тюнер идет в спарке четырёхкамерным ДТК, что ставит это устройство в ранг Must have для любого высокоточного стрелка. Более того в самом ДТК есть одна фишка, которая могла быть сделана только стрелками, которые соревнуются и знают некоторые нюансы соревновательной на практике. Речь идет об углах выходов пороховых газов из камеры ДТК. В первой камере сразу после дульного среза ствола перегородка выполнена клином, что позволяет отводить пороховые газы вперед от стрелка, а не в бок или вообще назад.
Почему это важно? Когда начинается пристрелка перед соревнованиями, обычно стрелки лежат рядом и их «дульники» при стрельбе долбят тебе по ушам, поднимают пыль и направляют ее тебе в прицел. Если рядом «долбит» мощный калибр, то ты начинаешь чувствовать, как у тебя во рту шатаются зубы. ДТК от CNC GC устраняет эту проблемы и бережет коллег стрелков, которые стреляют рядом с тобой.
Заключение
История тюнеров показывает, как инженерная идея, родившаяся в бенчресте и охотничьем оружии, прошла путь от коммерческой новинки 1990-х до привычного элемента точных винтовок. Принцип прост и красив: если нельзя остановить колебания ствола, их можно приручить, заставив пулю покидать ствол в наиболее благоприятный момент. Насколько хорошо это работает на конкретной винтовке — вопрос измерений, а не веры, и я буду тестировать его работу во второй части этой статьи. Разумный подход прост: сначала довести до ума ствол, шасти, навеску и боеприпасы, а уже потом браться за тюнер — и проверять результат я буду с тюнером CNC GC на большой выборке выстрелов, а не на одной удачной группе. Но я готов начать тесты и с валовых боеприпасов.
